Description
CUVE INOX SUR PIEDS IMTLM – Sortie latérale centrée
- 2/3 du couvercle fixe (soudé ou boulonné) – Option bride soudée possible
- 1/3 du couvercle ouvrant (avec ou sans grille perforée de sécurité)
- Capacités de 470 à 1920 litres (autres sur demande)
- Inox 304 alimentaire ou Inox 316
- Épaisseur : 2 mm
- Diamètre réservoir : 1080 mm
- Réservoir sur pieds fixe
CARACTÉRISTIQUES TECHNIQUES :
- Réservoir / Cuve inox sur pieds soudés
- Pour liquides alimentaires OU non alimentaires
- Ouverture par demi couvercle avec poignée pvc ou inox
- Puisard moulé dans le fond pour une évacuation totale
- Assemblé par soudure TIG – Nettoyage mécanique de soudures
Équipements standards de la cuve IMTLM – Fond PUISARD :
- Réservoir INOX 304 (ou 316)
- Epaisseur paroi 2 mm
- 4 pieds soudés en inox
- Fond puisard moulé avec vidage total latéral
- Vanne de vidange à sphère ou papillon – DN50 (2″) Max (autre sur demande)
- Couvercle avec demi ouverture + partie fixe
Accessoires / options possibles :
- Réalisation de la cuve en INOX 316
- Divers types de raccords rapides ou filetés : GAZ, DIN, SMS, CLAMP, MACON
- Base palettisable sous les pieds
- Roulettes sous les pieds

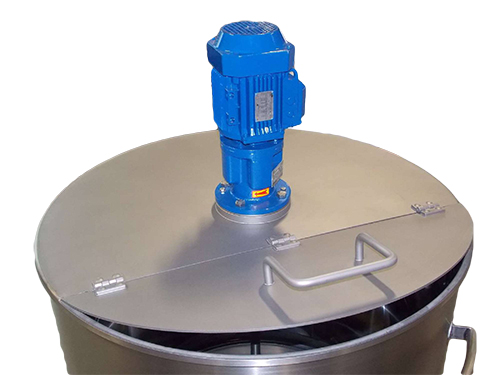

- Poignée de manutention INOX
- Avec ou sans bride soudée (DN et PN à indiquer)
- Indicateurs de niveau verre gradué en inox
- Double paroi latérale inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Hauteur minimum 500 mm)
- Double paroi du fond de cuve inox pour chauffage ou refroidissement par circulation d’un fluide externe
- (Ø 650 mm minimum et Ø 1190 mm maxi)
- Ceinture souple de refroidissement ou chauffage – Maxi 50°C
- Isolation thermique latérale
- Ouverture totale sans demi-couvercle et sans partie fixe
- Piquages / raccords soudés
- Thermomètre inox à aiguille ou digital
- Robinet de prélèvement / dégustateur INOX
- Porte latérale (ronde/ovale/rectangle) plusieurs dimensions
- Hublot verre visualisation liquide ou niveau
- Filtre inox perforé intérieur cuve au dessus de la vidange
- Grille perforée de protection /sécurité, intérieur cuve sous la demi-ouverture
- Poignée métal sur demi-couvercle en remplacement poignée PVC
- Modifications de dimensions et équipements spéciaux suivant vos besoins.
RESERVOIR IMTLM Fond PUISARD
Technique
-

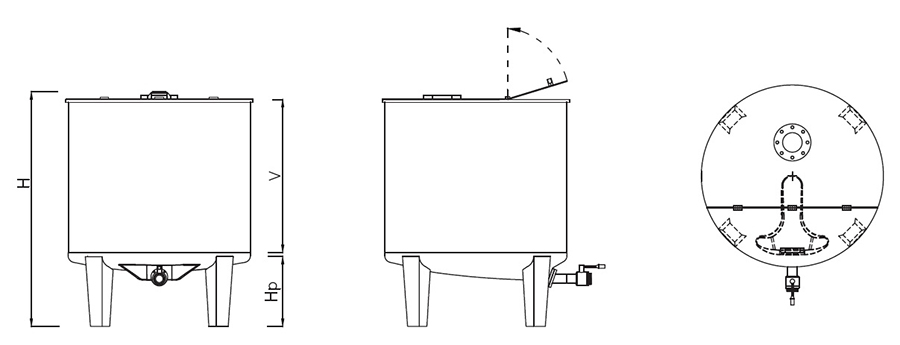

- Schéma des dimensions techniques – IMTLM
| Modèle | Capacité en Litres (L) | Ø Réservoir (mm) | H pied (mm) | H (mm) | V (mm) | Poids kg |
| IMTLM500 | 470 L | 1080 | 415 | 910 | 420 | 86 |
| IMTLM750 | 660 L | 1080 | 415 | 1065 | 625 | 93 |
| IMTLM1000 | 920 L | 1080 | 415 | 1350 | 910 | 106 |
| IMTLM1250 | 1230 L | 1080 | 415 | 1690 | 1250 | 118 |
| IMTLM1500 | 1460 L | 1080 | 415 | 1940 | 1500 | 129 |
| IMTLM2000 | 1920 L | 1080 | 415 | 2490 | 2000 |
Photos
-

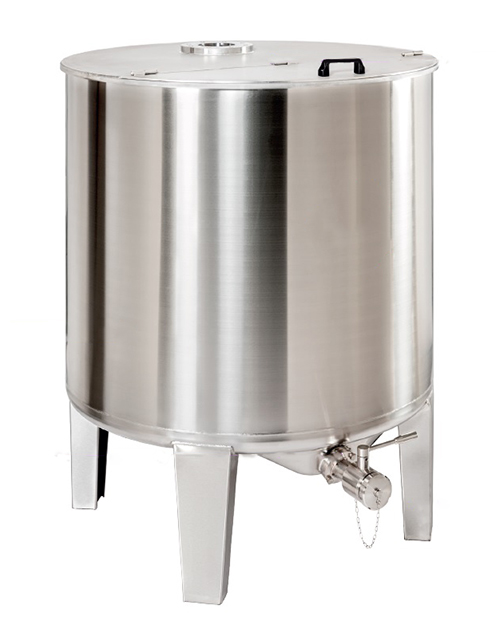

- Cuve INOX 304 ou INOX 316 IMTLM sur pieds avec couvercle semi ouverture, bride soudée
-

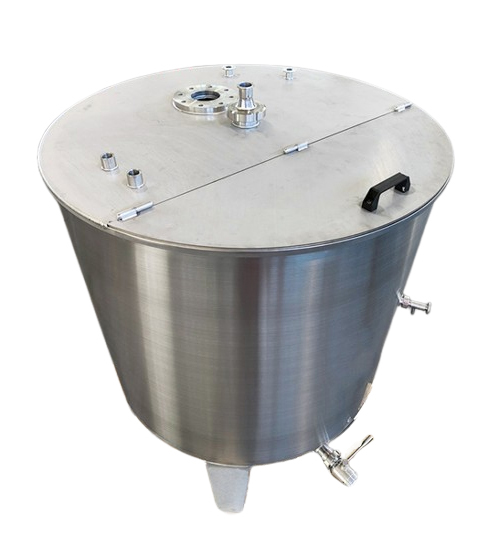

- Cuve INOX 304 ou INOX 316 sur pieds avec couvercle semi ouverture, bride soudée et option piquages soudés sur la partie fixe
-

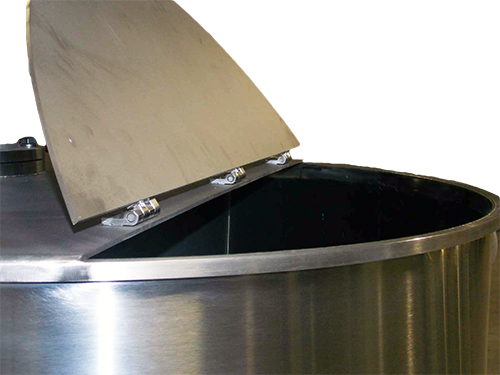

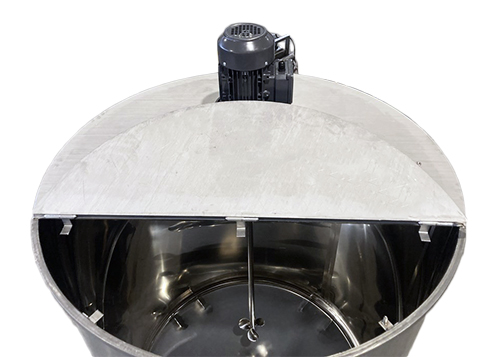

- Couvercle semi ouvert
-

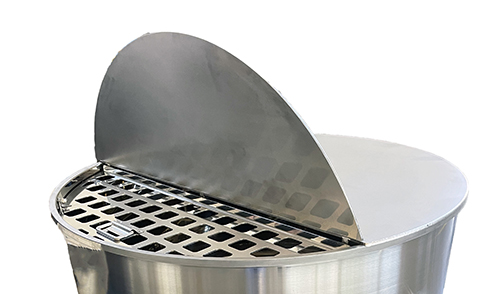

- Option grille perforée maille carré sous demi-couvercle ouvrant
-

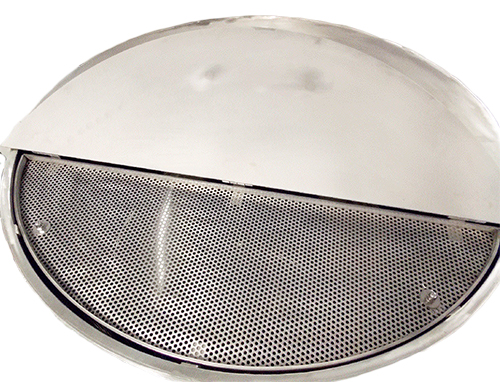

- Option grille perforée mailles rondes sous demi-couvercle ouvrant
-

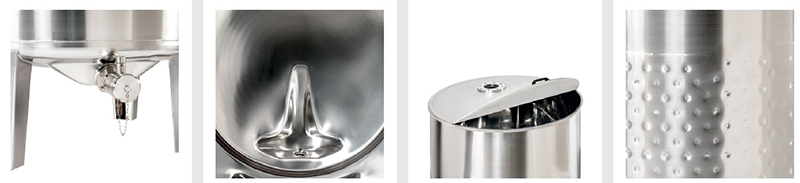

- Caractéristiques cuve IMTLM
-

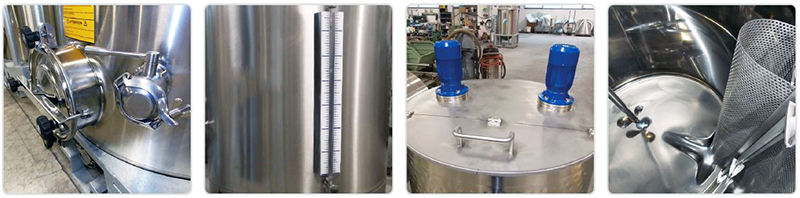

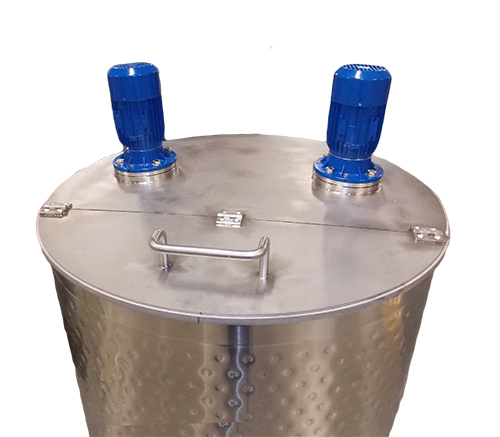

- Options : Trappe / porte latérale cuve – Niveau liquide en verre – Double bride support pour mélangeurs – Grille protection intérieur cuve
-

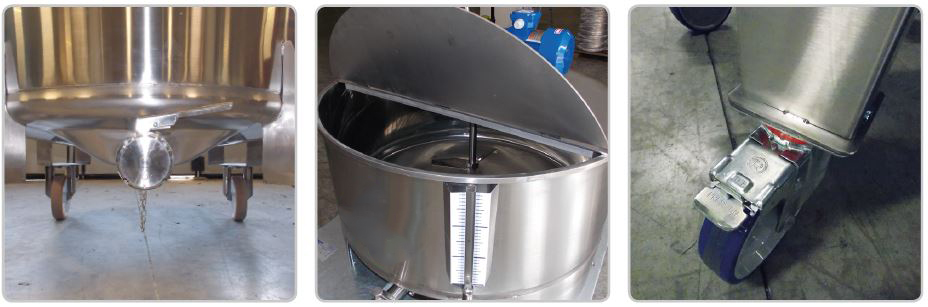

- Options : Vanne centrale – Couvercle semi ouverture – Roulettes
